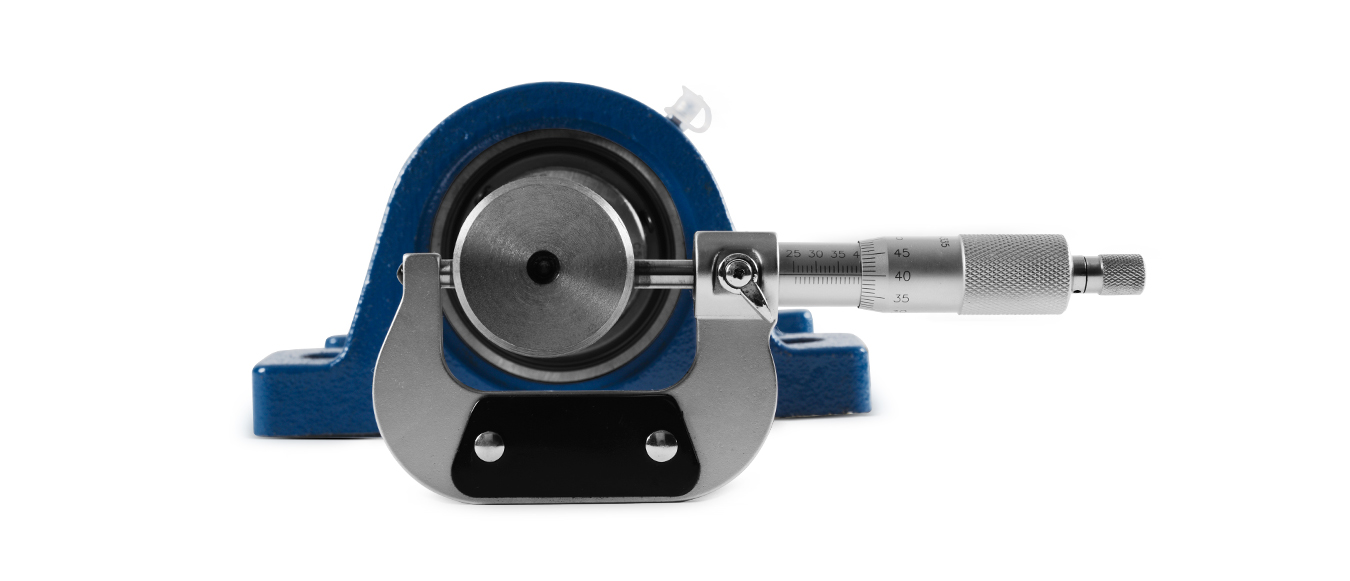

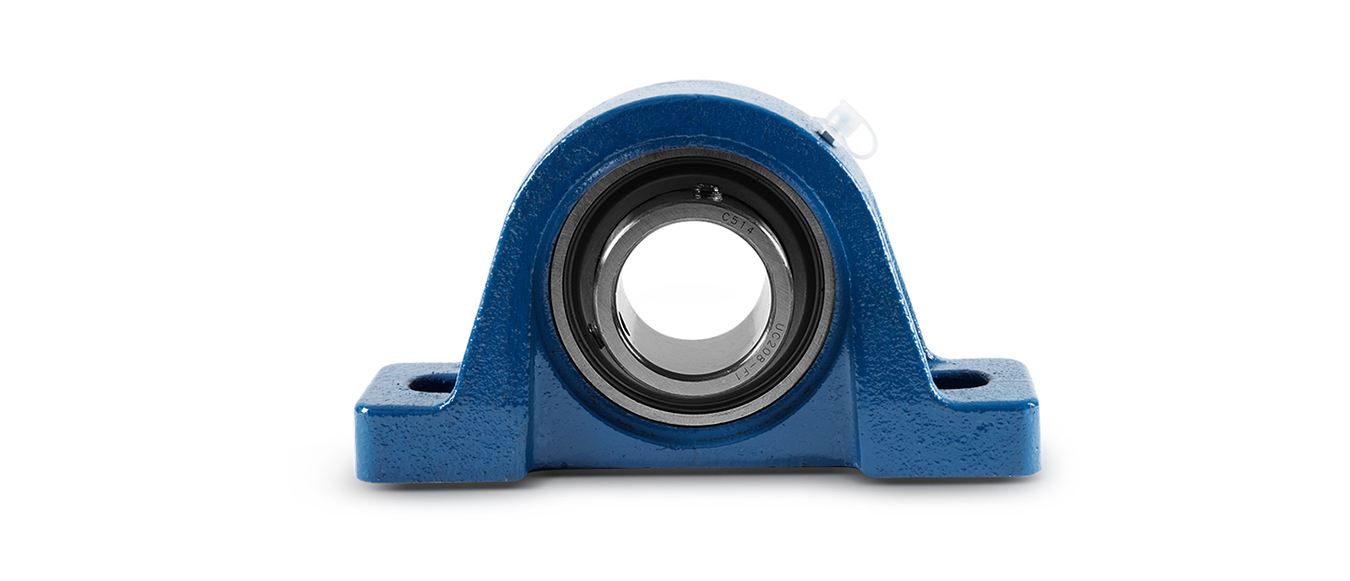

检查底座的刚性、安装面的平面度、轴的尺寸公差等是否合格。
安装轴公差推荐表
轴径
|
UC,SB系列
|
轴推荐公差(h7)
|
mm
|
in
|
μm
|
in
|
>
|
≤
|
>
|
≤
|
max
|
min
|
max
|
min
|
10
|
18
|
7/16
|
11/16
|
0
|
-18
|
0
|
-0.0007
|
18
|
30
|
3/4
|
1-1/8
|
0
|
-21
|
0
|
-0.0008
|
30
|
50
|
1-3/16
|
1-15/16
|
0
|
-25 |
0
|
-0.0010
|
50
|
80
|
2
|
3-1/8
|
0
|
-30 |
0
|
-0.0012
|
80
|
120
|
3-3/16
|
4-11/16
|
0
|
-35 |
0
|
-0.0014
|
120
|
180
|
4-3/4
|
7-1/16
|
0
|
-40 |
0
|
-0.0016
|

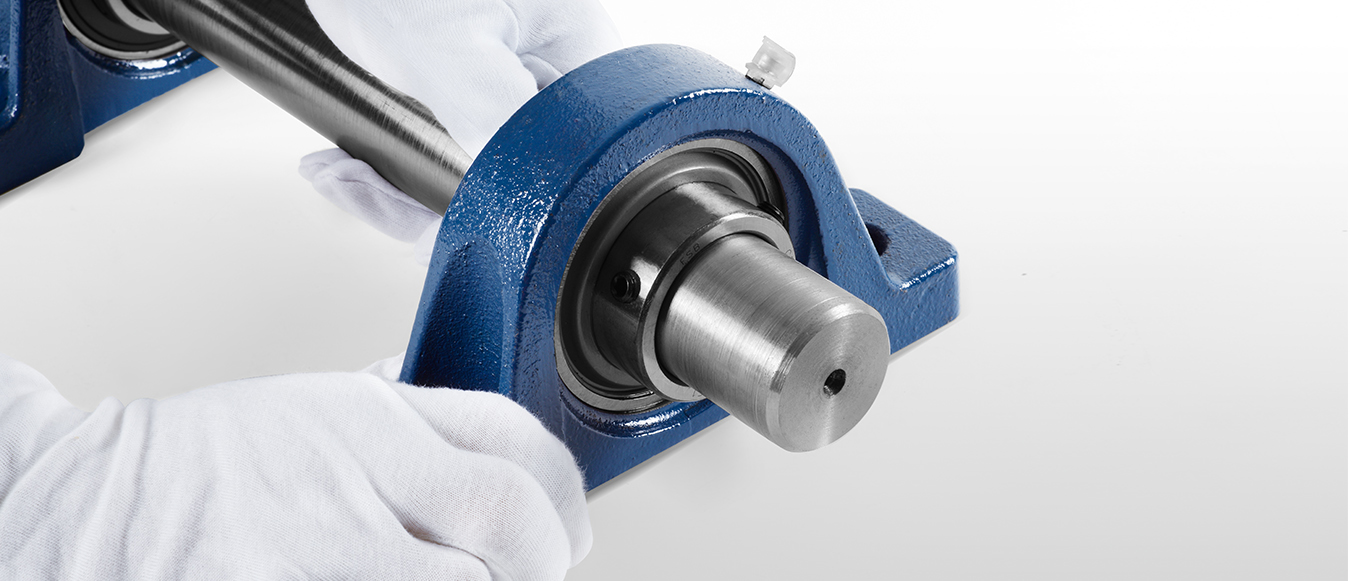

将带座轴承插入轴上，置于所定位置。

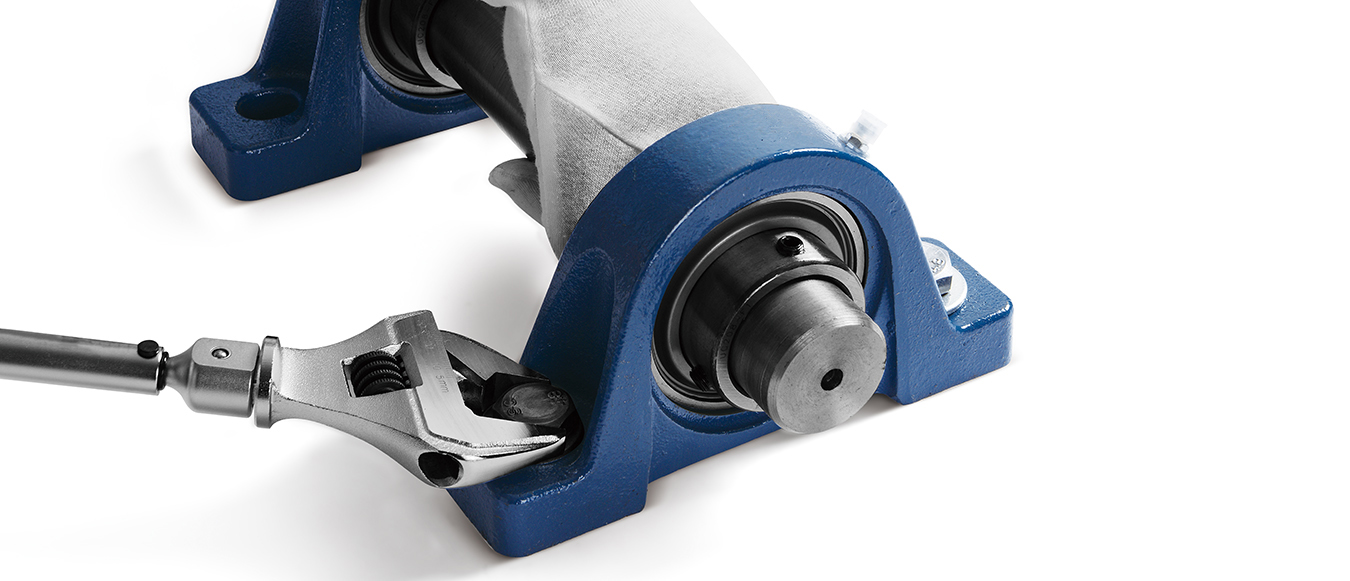

用扭矩扳手按规定的锁紧扭矩将轴承座的安装螺栓拧紧。
轴承座安装螺栓锁紧扭矩推荐表
螺栓公称型号
|
锁紧扭矩(±10%)
|
mm
|
in
|
N.m
|
lbf.in
|
lbf.ft
|
M6
|
1/4
|
4.0
|
33
|
3
|
M8
|
5/16
|
8.0
|
71
|
6
|
M10
|
3/8
|
17
|
151
|
13
|
M12
|
7/16
|
29
|
257
|
21
|
M14
|
1/2
|
47
|
416
|
35
|
M16
|
5/8
|
73
|
646
|
54
|
M18
|
-
|
107
|
947
|
79
|
M20
|
3/4
|
145
|
1280
|
107
|
M22
|
7/8
|
200
|
1770
|
148
|
M27
|
1
|
372
|
3290
|
275
|
M30
|
1-1/8
|
500
|
4430
|
369
|
M33
|
1-1/4
|
690
|
6110
|
509
|
M36
|
1-3/8
|
880
|
7790
|
649
|
备注:适用于P,F,FS,FL,FC,FT,FA,FB,LF,FD轴承座

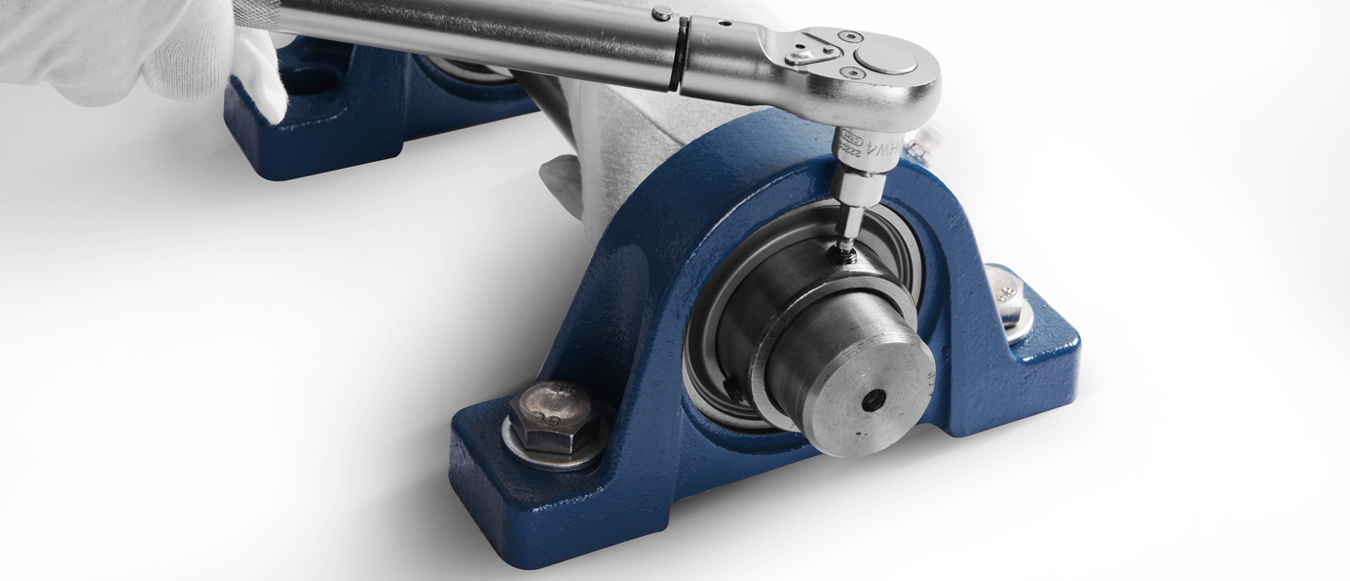

将轴承内圈止动顶丝按规定的锁紧扭矩均等拧紧。
止动顶丝锁紧扭矩推荐表
顶丝公称型号
|
锁紧扭矩
|
适用型号
|
mm
|
in |
N.m
|
lbf.in
|
lbf.ft
|
UC200
|
UCX00
|
SB200
|
UC300
|
M5×0.8
|
10-32UNF
|
3.0 |
27 |
2.2 |
201-203
(SΦ40)
|
|
201-203
|
|
M6×1.0
|
1/4-28UNF
|
4.0 |
35 |
3 |
201-206 |
X05 |
204-206 |
305-306 |
M8×1.0
|
5/16-24UNF |
9 |
75 |
6 |
207-209 |
X06-X08 |
207-211 |
307 |
M10×1.25
|
3/8-24UNF
|
18 |
155 |
13 |
210-213 |
X09-X12 |
212 |
308-309 |
M12×1.5
|
7/16-20UNF
|
28 |
248 |
21 |
214-218 |
X13-X17 |
|
310-314 |
M14×1.5
|
1/2-20UNF
|
35 |
310 |
26 |
|
X18 |
|
315-316 |
M16×1.5
|
5/8-18UNF
|
56 |
496 |
41 |
220 |
X20 |
|
317-319 |
M18×1.5
|
5/8-18UNF
|
62 |
549 |
46 |
|
|
|
320-324 |
M20×1.5
|
3/4-16UNF
|
83 |
735 |
61 |
|
|
|
326-328 |

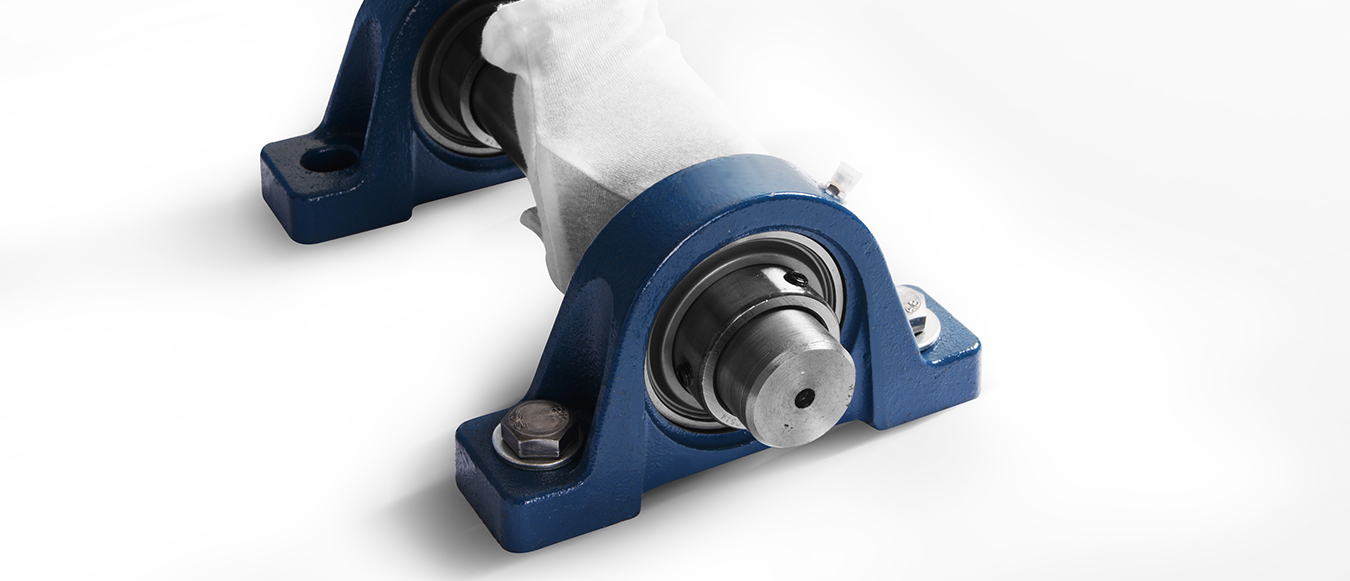

用手转动轴，确认轴承的旋转状态是否异常。
